Niezbędne pomiary instalacji elektrycznejOferujemy wykonanie następujących prac kontrolno-pomiarowych:• Pomiary zadziałania zabezpieczeń wyłączników różnicowoprądowych [RCD, RCCB, RCBO] • Pomiary skuteczności ochrony przeciwporażeniowej • Pomiary skuteczności zerowania instalacji i urządzeń elektrycznych • Pomiary impedancji pętli zwarcia • Pomiary eksploatacyjne instalacji odgromowych (piorunochronnych) • Pomiary rezystancji uziemień i gruntu • Pomiary rezystancji izolacji obwodów, kabli • Pomiary rezystancji izolacji przewodów roboczych instalacji elektrycznej • Pomiary rezystancji izolacji urządzeń elektroenergetycznych • Pomiary małych rezystancji, niskonapięciowy pomiar rezystancji • Pomiary ciągłości przewodów ochronnych (połączeń wyrównawczych) • Wykonujemy badania: samoczynne wyłączenie zasilania, napięcie dotykowe, biegunowość, kolejność faz, spadek napięcia, ochrona uzupełniająca, ochrona przeciwprzepięciowa. Wycena prac pomiarowych możliwa na podstawie: - poprzedniego protokołu z badań - schematu instalacji - zdjęć rozdzielnic lub na podstawie wizji lokalnej
Wszystkich zainteresowanych naszymi usługami zapraszamy do kontaktu z nami. Świadczymy usługi z zakresu pomiarów elektrycznych w domach, w domu jednorodzinnym, kamienicach, mieszkaniach i lokalach biurowych. Posiadamy odpowiednie uprawnienia SEP do 30kV (E - eksploatacja i D - dozór 30kV typu G1 + pomiary) do wykonywania pomiarów. Zgodnie z prawem budowlanym i obowiązującymi przepisami właściciel budynku zobowiązany jest do okresowej kontroli, co najmniej raz na 5 lat, polegającej na sprawdzeniu stanu technicznego i przydatności do użytkowania obiektu budowlanego oraz jego otoczenia. Używamy miernika renomowanej firmy Metrel posiadający aktualne świadectwo wzorcowania. Pomiary zakończone są protokołem, oświadczenie o stanie instalacji elektrycznej do np. ubezpieczenia.
Jaka jest dopuszczalna impedancja pętli zwarcia?Maksymalna akceptowalna impedancja pętli zwarcia czyli dokładnie oporność zwarcia różni się w zależności od różnych układów sieci, nominalnych napięć i rodzajów oraz charakterystyk stosowanych zabezpieczeń. Ważne jest, że normy określają, iż błąd pomiaru dla oporności zwarcia nie może przekraczać 30%.Na przykład, obliczona na podstawie wzorów dopuszczalna oporność zwarcia w sieci TN, gdzie napięcie nominalne wynosi 230V i zastosowano zabezpieczenie nadprądowe typu B10, wynosi 4,6Ω (ohm). W tej samej sieci, ale z zabezpieczeniem nadprądowym B16, maksymalna dopuszczalna wartość oporności (czyli impedancji) wynosi 2,87Ω. Kiedy należy wykonać pomiar oporności zwarcia?Oprócz regularnych badań kontrolnych (wymaganych zgodnie z obowiązującymi przepisami prawnymi), pomiar oporności zwarcia należy wykonać również w następujących sytuacjach:1. Zanim budynek zostanie dopuszczony do użytku Należy sprawdzić impedancję zwarcia, gdy wszystkie działania związane z montażem instalacji elektrycznej w danym miejscu zostały ukończone. W tym momencie przeprowadzenie pomiarów IPZ jednoznacznie poświadczy, że instalacja umieszczona w obiekcie spełnia obowiązujące normy bezpieczeństwa. 2. Po dokonaniu istotnych modyfikacji w istniejącej instalacji Każda zmiana w istniejącej konfiguracji instalacyjnej wpływa na jej parametry pracy. W związku z tym, po ukończeniu modyfikacji lub remontu danej instalacji, konieczne jest dokonanie pomiarów impedancji pętli zwarcia nie tylko w zmienionych lub dodanych sekcjach, ale również w pozostałych częściach instalacji. Dzięki temu można zweryfikować poprawność funkcjonowania nowych obwodów oraz ich kompatybilność z resztą instalacji. 3. Po wystąpieniu awarii w instalacji Przeprowadzenie pomiarów i obliczenie impedancji pętli zwarcia po awarii może pomóc w zlokalizowaniu przyczyny problemu. Identyfikacja nieprawidłowo działających elementów instalacji pozwoli zaoszczędzić czas, sprawniej przeprowadzić naprawy i ograniczyć ich zakres jedynie do uszkodzonych obszarów. Kryteria które są najważniejsze i każdy powinien się nimi kierować to bezpieczeństwo, niezawodność, czytelność i odpowiedzialność.
Nawet przy najbardziej nowoczesnych materiałach, zaawansowanych aparatach zabezpieczających, gniazd i innych - wskazane są pewne działania profilaktyczne. W budynkach mieszkalnych, jak i w przypadku wszelkich innych obiektów, w których wykorzystywana jest energia elektryczna. Nie trzeba również przypominać, że wczesne wykrycie awarii lub możliwości jej wystąpienia ma niebagatelny wpływ na trwałość urządzeń oraz przedłużenie ich żywotności.
Co ile trzeba wykonać pomiary instalacji elektrycznej? Szczegółowo kiedy i jak dokonywać przeglądów, informują nas przepisy. Stan instalacji elektrycznej powinien być zweryfikowany przede wszystkim przed przekazaniem do eksploatacji, co reguluje norma PN-EN 60304-6-61. Kolejne terminy, które należy wpisać do kalendarza, zależą już od typu obiektu. W przypadku budynku mieszkalnego kontrola instalacji elektrycznej musi być wykonana nie rzadziej niż raz na 5 lat (PIĘCIOLETNIE POMIARY - INSTALACJI ELEKTRYCZNEJ) przegląd instalacji elektrycznej 5-letni (protokół przeglądu) – w jej trakcie weryfikowany jest stan techniczny budynku, w tym dotyczący; podstawą prawną jest tu Prawo budowlane, Dz.U. Nr 89 z dn. 25 sierpnia 1994r.
Dobrym nawykiem jest to aby co rok sprawdzać stan instalacji w miejscach pracy, pomieszczeniach, w których występuje ryzyko pożaru lub porażenia elektrycznego, w przypadku obiektów komunalnych, domach drewnianych, terenów budowy oraz miejsc, w których używany jest sprzęt przenośny. Ważną informacją dla inwestorów, właścicieli obiektów oraz domów jest to że zgodnie z obowiązującym prawem zlecenie wykonania pomiarów jest obowiązkowe, aby legalnie mieszkać w takim budynku. Z pewnością sprawdzi to nasz ubezpieczyciel jeżeli będzie musiał wypłacić odszkodowanie, jeśli budynek oczywiście jest ubezpieczony.
Kto może wykonać pomiary instalacji elektrycznej? (Przeglądy, pomiary instalacji elektrycznych Kraków)Elektryk pomiarowiec z uprawnieniami, posiadający odpowiednie świadectwa kwalifikacyjne eksploatacji, dozoru wraz z możliwością wykonywania pomiarów, potocznie zwanymi SEP-ami (skrót pochodzi od Stowarzyszenia Elektryków Polskich). Co dają uprawnienia SEP do 1 kV? Dokumenty te są wydawane przez stowarzyszenie SEP i stanowią poświadczenie zdobytych kwalifikacji do pracy z instalacjami elektrycznymi o napięciu do 1 kV. To certyfikat, który umożliwia profesjonalistom wykonanie szeregu operacji związanych z montażem, eksploatacją, kontrolą oraz naprawą takich instalacji, zarówno w przestrzeniach mieszkalnych, jak i przemysłowych. Musi spełniać wymagania prac na stanowisku eksploatacji i dozoru przy napięciu do 1 KV w zakresie kontrolno-pomiarowym dotyczą wykonywania czynności niezbędnych do dokonania oceny stanu technicznego, parametrów eksploatacyjnych, jakości regulacji i sprawności energetycznej urządzeń, instalacji i sieci.

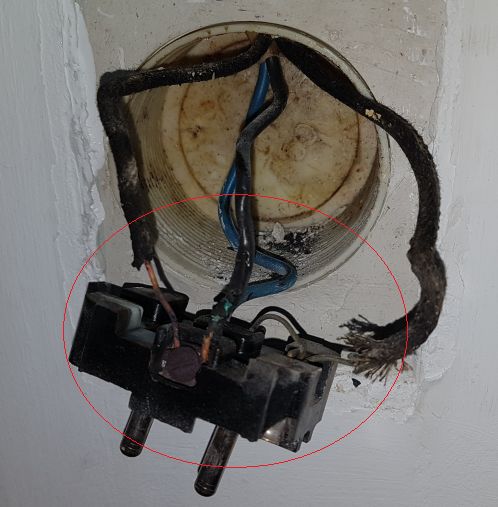

Jeżeli szukasz prawdziwego elektryka w Krakowie to wiedz, że wykonywanie pomiarów elektrycznych to nie tylko sprawdzenie czy w danym gnieździe jest faza albo inaczej, że jest napięcie. Miej się na baczności gdy przyjdzie do Ciebie elektryk aby wykonał pomiary, to zazwyczaj będzie on posiadał przy sobie kilka mierników. Nie da się zrobić badań instalacji elektrycznej zwykłym multimetrem czy neonówką, mimo to słyszymy o takich „fachowcach”. Jeżeli już płacisz za usługę, to niech to będzie rzetelna usługa, a nie tylko podbicie kartki papieru za 200zł... Nie ma w tym naprawdę żadnej oszczędności. Powinniśmy podchodzić do tego jak do sprawdzenia stanu technicznego samochodu – jeśli przejdzie przegląd to jest bezpieczny i mogę się nim spokojnie poruszać. Dzięki poprawnie wykonanej usłudze wiemy czy w naszej instalacji nie dzieje się nic niepożądanego. Prawo będzie ścigało tego „fachowca”, ale jak Tobie lub komuś z bliskich Ci osób coś się stanie to co będzie? Warto wymienić gniazda (gniazdka) które pamiętają poprzedni ustrój, ponieważ nie posiadają styku ochronnego, tak zwanego "bolca" czyli styku PE
Po profesjonalnym, pełnym przeglądzie instalacji elektrycznej będziemy wiedzieli w przypadku uszkodzenia przewodu, odbiornika czy prawidłowo zadziałają zabezpieczenia zainstalowane w naszej instalacji. Czy nie ma problemów z wyłącznikami różnicowoprądowymi lub z uziemieniem. Elektryk - pomiarowiec na początku sprawdzenia instalacji zobligowany jest do tzw. oględzin badanej instalacji. Niezależne od budynku wbrew pozorom jest to bardzo ważna czynność często pomijana. Dzięki dokładnym oględzinom, które wykonywane są także podczas innych pomiarów można w dużym stopniu określić np. czy połączenia w rozdzielnicy nie są poluzowane itp., czy zachowana jest kolorystyka przewodów (niestety nie każdy na to patrzy) oraz czy w ogóle można dokonać przeglądu, jeśli nie będzie dostępu do niektórych elementów instalacji elektrycznej trzeba będzie to umożliwić. Często rozdzielnica znajduje się w szafie zaraz przy wejściu do mieszkania czy domu. W razie awarii, pożaru nie będzie jak wyłączyć zasilania, a to istotne dla bezpieczeństwa.
W budynkach mieszkalnych przeprowadza się kilka podstawowych pomiarów, przedtem zaś weryfikuje się, czy instalacja elektryczna została wykonana prawidłowo, czy urządzenia zostały przyłączone w odpowiedni sposób oraz czy nie popełniono żadnych błędów podczas projektowania sieci, związanych np. z odległościami od urządzeń wydzielających ciepło czy w pomieszczeniach mokrych. Na pierwszym etapie badania czyli przeglądu stwierdza się również, czy nie występują żadne widoczne uszkodzenia mechaniczne, sprawdzany jest stan przewodów i połączeń. Wszystkie te informacje powinny być zawarte w protokole przygotowywanym przed oddaniem instalacji do użytku. Dokładniejszej weryfikacji wymaga już skuteczność ochrony przewodów przed spięciem, ochrony przeciwpożarowej, działanie wyłączników różnicowo-prądowych, przeprowadza się również pomiar rezystancji izolacji, który pozwala stwierdzić, jaki jest stan izolacji przewodów i czy nie doszło do jej uszkodzenia. Jednak przypomnijmy, że spektrum czynności pomiarowych oraz zakres przeprowadzanych prac są bezpośrednio związane ze specyfiką instalacji, miejscem jej montażu, charakterystyką obiektu oraz rodzajem przyłączonych do niej urządzeń. Pomiar rezystancji izolacji Niezwykle istotnym etapem prac jest pomiar rezystancji izolacji jako jednej z kluczowych wielkości elektrycznych, której odpowiednia wartość chroni przed występowaniem nadmiernego prądu upływu, niepożądanymi zadziałaniami wyłączników prądowych, a użytkownika przed niebezpieczeństwem porażenia. Jednocześnie badane są poszczególne elementy obwodu, dzięki czemu możliwe jest zapobieganie zwarciom. PN-HD 60364-6
Zgodnie z tabelą powyżej, w większości gospodarstw domowych, gdzie mamy do czynienia z nominalnym napięciem obwodów poniżej 500V, zastosujemy pomiar napięciem probierczym 500V DC, oczekując wartości rezystancji izolacji minimum powyżej 1 MΩ. W uzasadnionych przypadkach, takich jak brak możliwości demontażu ograniczników przepięć (SPD) lub innych urządzeń mogących ulec uszkodzeniu, napięcie probiercze możemy obniżyć do 250V DC. Co jeszcze? Konieczne jest również badanie ciągłości przewodów ochronnych. Weryfikacji wymaga ponadto rezystancja uziemienia – dokonujemy jej miernikiem uziemienia, pamiętając o odpowiednim rozmieszczeniu sond pomocniczych. Należy upewnić się, czy rezystancja uziemienia jest na tyle niska, że zapewniona zostaje ochrona ludzi, sprzętu i obiektów. Uziemienie pozwala ograniczyć ryzyko związane z pojawieniem się niebezpiecznych napięć na odsłoniętych metalowych elementach instalacji w razie awarii. Nie należy też zapominać o badaniu skuteczności ochrony przeciwporażeniowej, co pozwoli na sprawdzenie, czy uzyskanie samoczynnego wyłączenia w wymaganym przez przepisy czasie jest możliwe. Wynikiem przeprowadzania pomiarów (Przegląd techniczny i pięcioletni [5 letni]) powinien być protokół zawierający dokładne dane dotyczące wykonywanych badań, zestawienie rezultatów oraz wszelkiego rodzaju odstępstw od norm, nieprawidłowości. Pamiętajmy, że osoba przeprowadzająca pomiary ponosi odpowiedzialność prawną za swoją pracę, dlatego niezbędne są odpowiednie uprawnienia, tzn. świadectwo kwalifikacyjne. Istotne pomiary elektryczne do ubezpieczenia obiektu. Wykonując pomiary instalacji elektrycznej (np. do ubezpieczenia, ubezpieczyciela) uzyskujemy jasną informację, jaki jest stan techniczny danych przewodów, materiałów i urządzeń. Miejmy na uwadze, że dobry stan techniczny stanowi gwarancję bezawaryjnej i bezpiecznej pracy. Wyniki badań (Protokół elektryczny) mogą przekonać inwestorów, właścicieli lub zarządców budynków do dokonania odpowiednich napraw, wymian lub generalnych remontów lub upewnić ich, że dalsze eksploatowanie sieci nie wiąże się z żadnymi zagrożeniami.
Zgodnie z Ustawą Prawo Budowlane obowiązek wykonywania pomiarów okresowych (eksploatacyjnych) dotyczy wszystkich właścicieli lub zarządców obiektów budowlanych minimum raz na 5 lat. Badania okresowe obejmują oględziny oraz pomiar parametrów technicznych.
Pomiary odbiorcze kabla, grzewczego, pomiary rezystancji oraz oporu elektrycznego ogrzewania podłogowego. Wykonujemy pomiar rezystancji izolacji, wykonujemy niskonapięciowy pomiar rezystancji.
|
